旺邦精机 VSD22 双倒立车系列

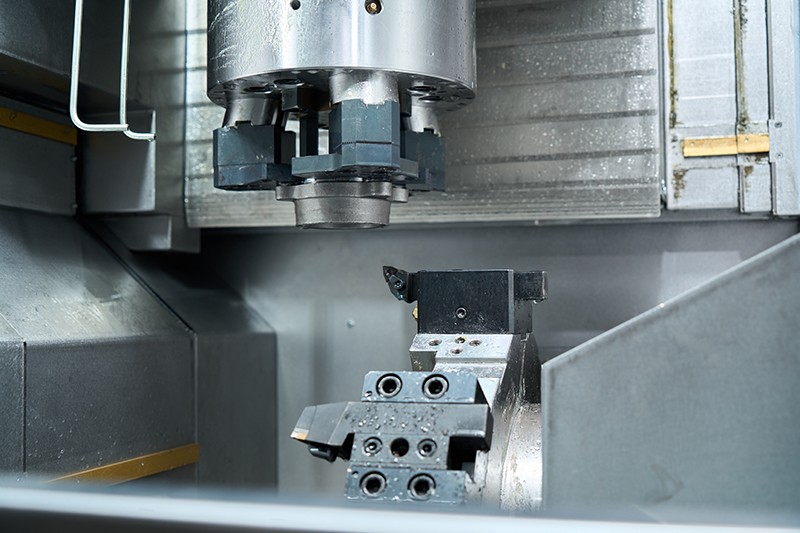

同一台机床有两个倒立式车削工位,一台机床就是一条生产线,占地面积小;

倒立式车削方式更好地解决了自动化中铁屑的干扰,排屑更顺畅。

收藏

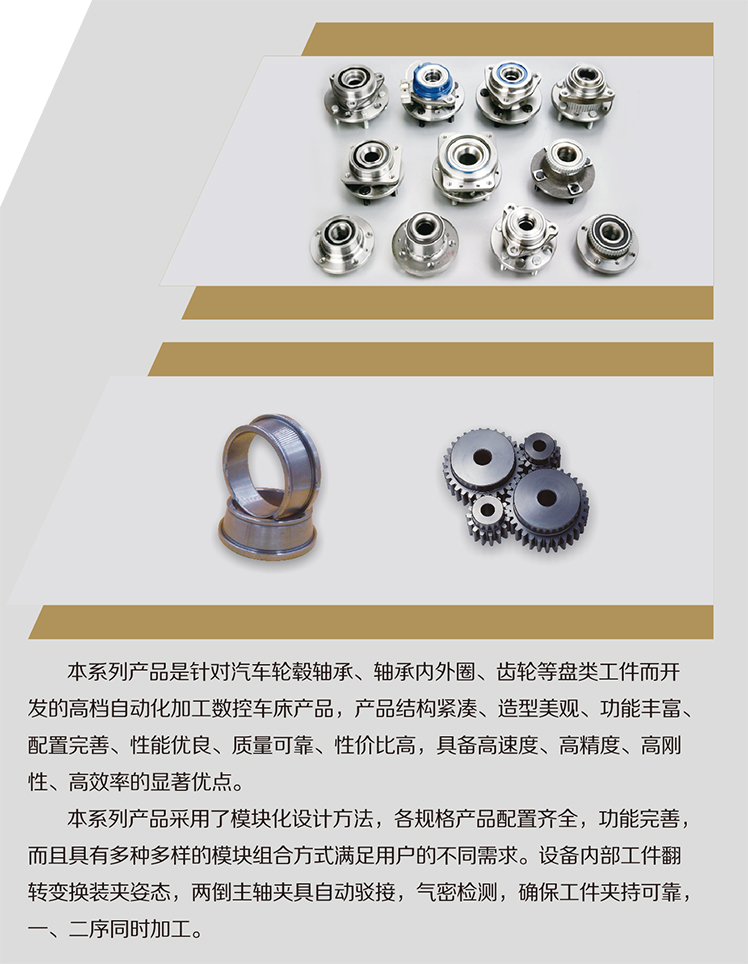

商品说明


1、产品配置SIEMENS数控系统。

2、总体布局采用机、电、液和自动线一体化布局,使整机协调一致。

3、高刚性、高稳定性:

*整体式铸造箱型床身。

*定梁结构,保证X轴刚性不会随行程变化。墙板支撑使整体结构更为坚实可靠。

*进给单元采用高精度滚珠丝杠,施加轴向预紧。

*采用定量式稀油润滑系统,定时定量润滑,对丝杠,导轨等润滑点进行充分润滑。

4、高精度、高动态响应:

*导轨采用四方向等负荷重载滚柱导轨。满足响应速度的同时提供高刚性。

*主轴采用两点支撑,前端采用四列高精度角接触球轴承形式,后端采用双列高精度角接触球轴承支撑。

*电机与丝杠之间用膜片夹紧型联轴器连接。

5、高效率:

*主轴最高转速3000rpm,X,Z轴快移24m/min。

*伺服刀塔,转位锁紧速度快。

6、良好的排屑性:

*床身后排,配合大流量机内冲水,保证了迅速排出切屑。



商品参数

VSD22主要技术参数

项目

主要参数

加工范围

最大切削直径

mm

Φ220

最大切削长度/深度

mm

120/80

X/Z轴行程

mm

450/375

X/Z轴快速进给

m/min

24

主轴

主轴转速(额定/最高)

rpm

1000/3000

主电机功率(连续)

kW

17.9(A2-6),26.6(A2-8)

主轴最大扭矩(连续)

N.m

171(A2-6),254(A2-8)

主轴鼻端规格

-





JISA2-6/ JISA2-8

刀具

刀方

mm

25*25

刀架型式

-



伺服刀塔

镗杆直径

mm

Φ40

换刀速度

sec

0.4 (相邻刀) / 0.8 (180°对边刀)

X/Z伺服轴电机扭矩

N.m

15/15

X/Z伺服轴电机额定转速

rpm

3000/3000

X/Z/轴重复定位

mm

0.003/0.003

X/Z/轴定位精度

mm

0.006/0.006

主轴端面/径向跳动

mm

0.006/0.005

电源要求

kVA

50

冷却水箱容量

L

主水箱600L+副水箱500L

数控系统

-

新代 22TA

机床重量

kg

11000

带排屑器的机床尺寸(长X宽X高)

mm

5000×3000×3200mm包括排屑机&小车


×
