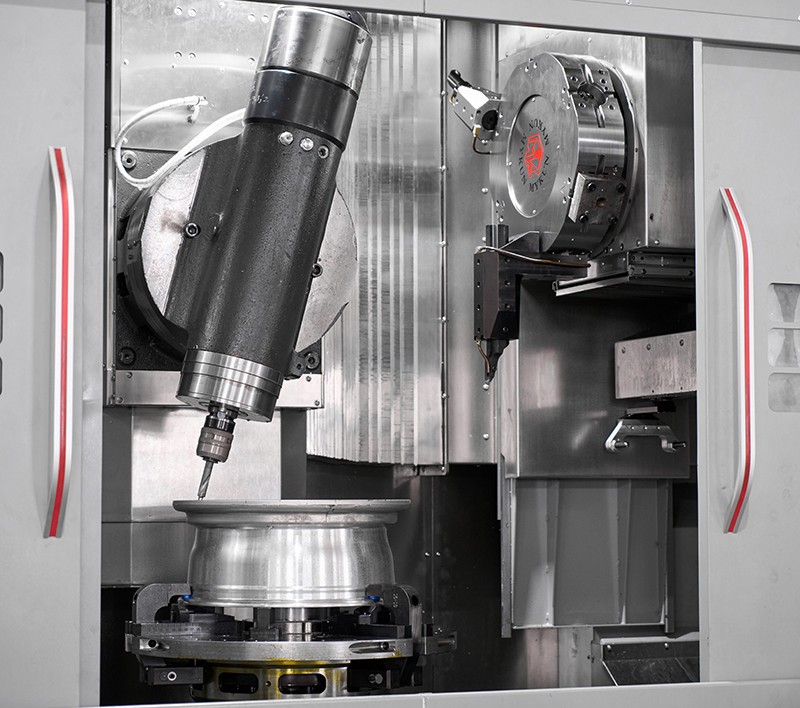

旺邦精机 LA24W 立式轮毂车钻复合机床(车+摆钻)

收藏
产品说明


1、产品配置西门子数控系统。

2、总体布局采用机、电、液一体化布局,使整机协调一致。

3、高刚性、高稳定性:

*机床采用对称性设计,热稳定性能佳。

*整体式铸造箱型床身。

*墙板式立柱横梁,合理布置筋板,使其具有高强度, 高刚性,高吸震性的特点。

*进给单元采用高精度滚珠丝杠,施加轴向预紧。

*采用抵抗式稀油润滑系统,定时润滑,对各丝杠,导轨等润滑点进行定时定量润滑。

4、高精度、高动态响应:

*导轨采用四方向等负荷重载滚柱导轨。满足响应速度的同时提供高刚性。

*工件主轴和钻削主轴及B轴转台均采用电主轴结构。

*电机与丝杠之间用膜片夹紧型联轴器连接。

5、高效率:

*工件主轴转速可达2000rpm,Z轴快速达18m/min,X轴18 m/min。

*液压刀塔,转位速度快。

*工件主轴具有可锁定的C轴功能,分度速度快。

6、良好的排屑性:

*主轴两侧45度大开口排屑口,配合大流量机内冲水,保证了迅速排出切屑。


产品参数

LA24W主要技术参数

项目

主要参数

加工范围

最大回转直径

mm

Φ850

最大切削直径

mm

Φ680

最大切削长度/深度

mm

355/280

X1/Z1轴行程

mm

950/350

X2/Z2轴行程

mm

550/440

X/Z轴快速进给

m/min

20/18

工件主轴

主轴最高转速

rpm

2000

主电机功率(连续/30min)

kW

63/80

主轴最大扭矩(连续/30min)

N.m

430/610

主轴鼻端规格

-

JISA2-11

钻削主轴

刀具接口

-

BBT40

主轴最高转速

rpm

8000

主电机功率

kW

18.9

刀塔

刀方

mm

32*32

刀架型式

-



液压V6

镗杆直径

mm

φ50

刀具接口

-

BMT65

刀盘换刀时间

sec

1

刀库

刀库容量

24

刀库型式

-

BT40圆盘刀库

换刀时间

sec

2

X/Z伺服轴电机功率

kW

5.24/5.2

X/Z伺服轴电机扭矩

N.m

27/36

X/Z伺服轴电机额定转速

rpm

2500/2500

X/Z/轴重复定位

mm

±0.005mm/300 mm

X/Z/轴定位精度

mm

±0.01

主轴端面/径向跳动

mm

0.005/0.005

电源要求

kVA

100

冷却水箱容量

L

600

数控系统

-

西门子828D

机床重量

kg

17000

带排屑器的机床尺寸(长X宽X高)

mm

4427*5184*3518


×
